Type: 3200

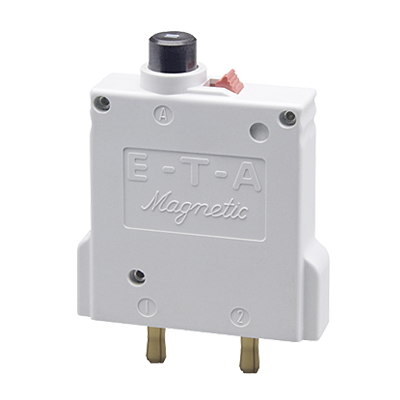

Disjoncteur magnéto-thermique type 3200, unipolaire à déclenchement manuel et fixation sur socle par broches sphériques autoblocantes. Ouverture à commande instantanée et à déclenchement libre indépendant de toute influence extérieure.
Répond à la norme pour disjoncteurs pour équipement EN 60934 (CEI 60934): Type M, TM.
Donnés techniques
| Tension nominale: | |
|
|
| Courant nominal: | |
| de 0,05 A á 25 A |
|
| Durée de vie: | |
| 500 manoeuvres à 1 x IN, inductif 4.000 manoeuvres à 1 x IN, à faible induction |
|
| Pouvoir de coupure Icn: | |
| 0,05...0,8 A: auto-limitateur 1...2 A: 200 A 2,5...25 A: 400 A |
|
| Nombre de pôles: | |
|
|
| Montage: | |
|
|
| Raccordements: | |
|
|
| Actuation: | |
|
|
| Contacts auxiliaires: | |
|
|
| Protection contre les projections d'eau: | |
|
|
| Éclairage: | |
|
Accessoires
| Numéro de commande | Description |
| 10R-P10/-K10/-A10 | socle |
| 16 | socle |
| X 200 409 01 | adapteur pour montage sur rail |
| X 200 800 01 | equerre de fixation pour borniers 10... |
| X 210 588 01-04 | chaînes de raccordement -P10 01 = 1,5 mm2 brun 02 = 2,5 mm2 noir 03 = 2,5 mm2 rouge 04 = 2,5 mm2 bleu |
| X 210 589 01/02 | chaînes de raccordement -K10 01 = 2,5 mm2 noir 02 = 1,5 mm2 brun |
| Y 301 166 01/02 | barre de raccordement 01 = quadruple 02 = double |
| Y 301 477 01 | fiche borgne |
Applications
- Industries chimiques, pétrolifères & gazifières
- Véhicules utilitaires
- Automation
